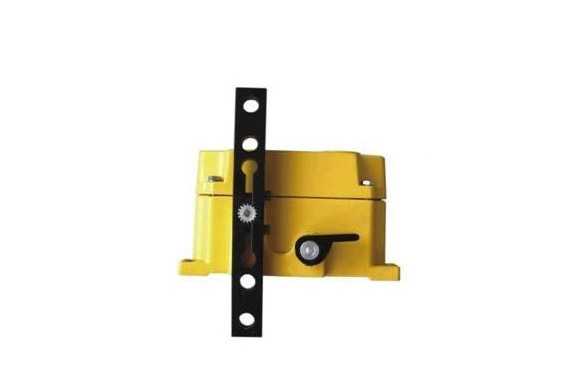

拉绳开关

安全可靠,自锁保持状态,手动复位。

使用寿命长,安装方便。

手动复位、自动复位、拉姆齐型可选。

可两组开关,可带指示灯。

  • {photo.msbox}

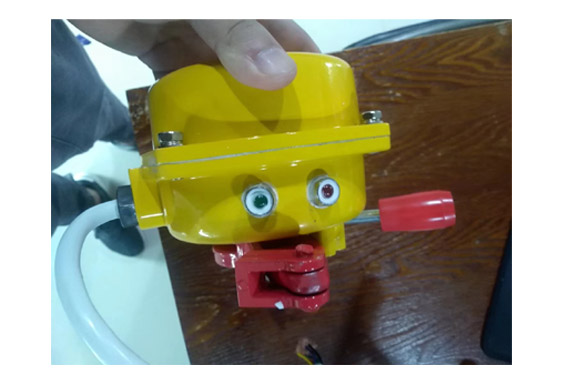

双向拉绳开关是用于带式输送机沿线紧急停机的一种安全保护装置。适用于煤炭、冶金、电力、化工、交通、水泥、码头等行业使用的带式输送机。为便于现场就地显示,科沭推出了带指示灯款。


原理及特点

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。 拉绳开关安装于皮带输送机的两侧的机架上,用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时,在现场沿线任意处拉动钢丝绳,钢丝绳牵动驱动臂旋转,通过传动轴带动扭力弹簧使精密凸轮发生位移,驱动微动开关切断控制线路,使得输送机停止运行。

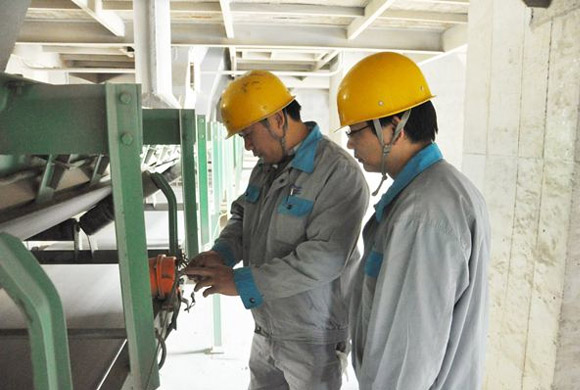

拉绳开关的安装

1.将拉绳开关固定在机架上。
2.一侧的两台开关之间距离为50m左右,采用直径为Φ4的钢丝绳连接,松紧应适度。
3.为减小钢丝绳自重对开关启动的影响,每隔3m在机架上装一个托环,以支撑钢丝绳。
4.钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

  • 技术规格

  • 温度:-40--60℃

  • 相对湿度≤90%

  • 海拔高度≤2000m

  • 开关动作10万次
